sj-210簡易操作手冊 Quick ReferenceManual

文/ 發布于 2019-12-17 瀏覽次數：3775

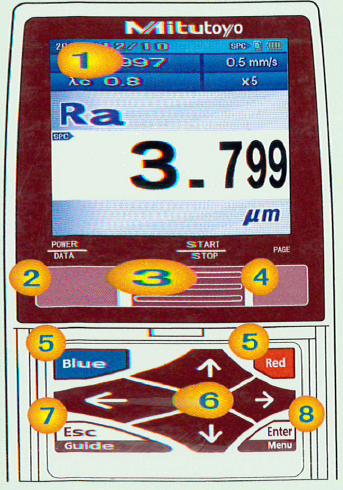

s-210操作鍵列表
	1 大型彩色顯示部顯示測量結果和設定狀況。 2 POWER/DATA 電源接通鍵。SPC輸出/打印機輸出/保存數據至存儲卡。 3  START/STOP 測量開始/終止。 4  PAGE 顯示已設定的其他參數的測量結果和評價曲線等。 5  Blue、Red 執行相應的功能。 6 ↑↓←→ 光標鍵。 7.Esc/Guide 退出建、引導鍵。電源關閉鍵(長時間可按壓)。 8 Enter/Menu 輸入鍵、目錄/菜單鍵。

電源開/關
開：按 【POWER/DATA】鍵
當SJ-210 與 交流電源適配器連接后，它轉換到充電模式，此時SJ-210 不能開機。
關：長按【Esc/Guide】鍵
當開啟了自動睡眠模式后，電源可以自動關閉

基本操作

利用[Enter/Menu]鍵、[Esc/Guide]鍵、 [Blue]鍵、 [Red]鍵和光標鍵進行操作。

安裝注意事項：

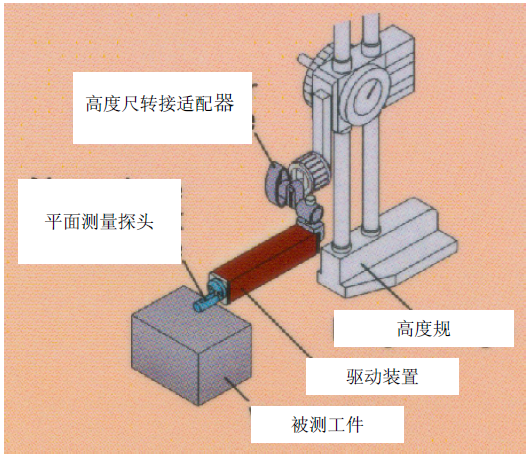

●牢固固定驅動部和測量物為保證測量過程中驅動部不發生偏離，將驅動部和測量物牢固固定。特別是將驅動部安裝在高度尺等裝置上時，需要非常注意。

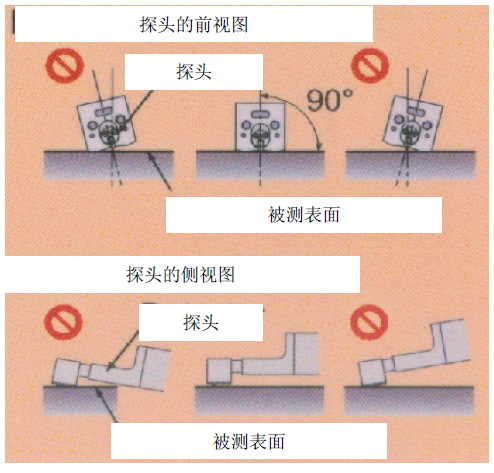

●將SJ-210正確安裝在測量物上。使測針正確接觸測量面，檢出器和測量面平行。

校準
(1)將精密粗糙度樣板(標準塊)放置于校準臺上，安裝好SJ-210，將探頭置于標準塊上。
(2)通過以下命令來調出屏幕顯示:
Home→Main Menu→Cal. Meas.
通過Home→MainMenu→Calib.Meas.命令，可以將當前已設置的校準值顯示在屏幕上。
(3)將顯示的校準值與標準樣板上的值作比較，當值不相同時，按“Submenu" ([Red]鍵，即紅色鍵)來改變校準值，使它與標準樣板上的值- -致。
(4)按[START/STOP]鍵開始測量。測量完成后，測量值將會顯示在屏幕上。
(5)按“Update” ( [Red]鍵，即紅色鍵)完成校準。

更換驅動裝置
除了標準驅動，SJ-210 也支持回縮型探測驅動和橫向探測驅動。當更換了驅動器后，需要更改設置驅動參數。更多信息請見用戶手冊10.5 節，“Calibrating drive uni speed and settings”（校準驅動器速度和設置）

執行測量任務
◆ 開始測量
（1）正確地放置好被測工件和測量?jī)x器后，按【START/STOP】鍵開始測量
◆ 使用【PAGE】鍵來切換顯示測量結果。
（1）在初始界面時，按【PAGE】鍵顯示其他參數計算結果，評價概況，BAC/ADC 圖形和測量條件列表。

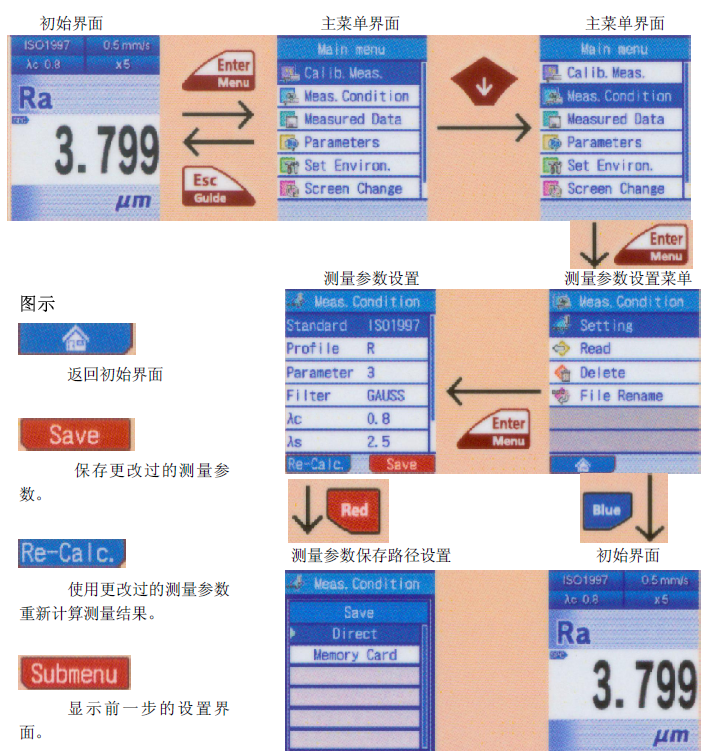

修改測量條件參數
◎ 修改測量條件參數
（1）通過以下命令顯示出測量條件參數。
（2）用方向鍵來選擇你想要修改的項目，按【Enter/Menu】鍵。
（3）選擇屏幕中列出的條件，按【Enter/Menu】鍵。
◎ 測量條件快捷鍵
調出測量條件的快捷鍵在初始界面中。
（1）在初始界面中按【RED】鍵調出測量條件界面。
（2）切換顯示*近的測量結果在初始界面下，按 [← ]鍵可以循環顯示可用的測量值。
（3）改變?nèi)娱L(zhǎng)度數目，在初始界面下，按 [→ ]鍵可以循環顯示可用的測量值。

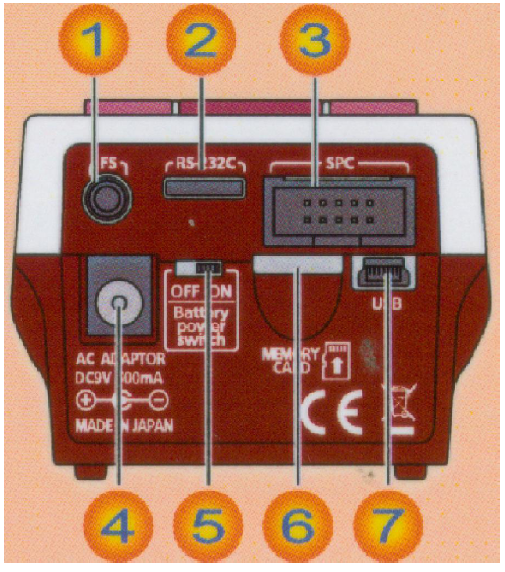

連接端口輸出
存儲卡和選購配件的連接端口在顯示器的后端蓋后面。

腳踏開關端口 打印機/RS-232C 端口 SPC 端口 AC 電源適配器端口 內置電源（電池）開關 存儲卡插槽 USB 端口
