API 自問世以來， 一直致力于精密測量和高精度加工領域的研究、開發及應用，產品和技術在世界上處于**地位。API 擁有一支經驗豐富的工程師隊伍，在技術創新和適應快速發展的工業技術方面是其他公司**的。API 擁有一系列高精尖產品，能夠?yàn)椴煌脩舻牟煌瑔栴}提供不同的個性化解決方案，包括硬件、軟件和培訓服務等，為用戶解決實際生產中的難題一直是API 追求的目標，為解決現代機械制造業中所遇到的精密測量和傳感技術方面的難題做出了貢獻。
目前，API 的新產品包含Radian激光跟蹤儀、XD 激光干涉儀等，每年在中國市場的增長率在30-50% 左右，尤其是激光干涉儀，在API 的銷售占比達到70%，很多企業已經把激光干涉儀等計量儀器和檢測設備作為一種常規的、必備的工具，一些機床企業更是把這些檢測指標作為產品的一個重要參數，這也強化API 測量在制造業方面及機加工的重要作用。
節省80% 工作時間

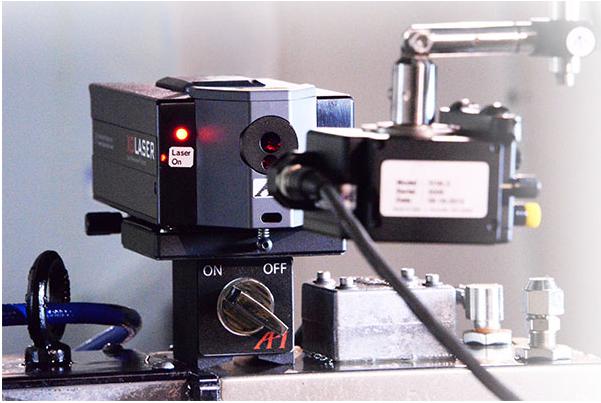

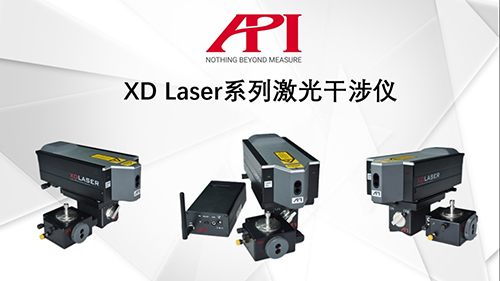

XD Laser 激光干涉儀是API 公司的**產品，一次安裝即可測得6 個參數，包括1 個位置度誤差、2 個直線度誤差和3 個角度誤差。通常時間需數天進行的測試，使用API 激光干涉儀只需幾個小時即可完成。實際應用結果表明：可節省時間達80%。XD Laser 系列干涉儀有標準型、精密型和高精度型等多種型號。標準型的精度與市場上其他激光測量器基本相同，而精密型和高精度型產品的精度則大大高于現有同類產品。API 激光干涉儀的線性軟件課根據不同誤差補償方法提供不同誤差補償表，以便機床維修人員調整數控系統，還可選數控機床螺距自動補償系統，使得數控機床達到理想精度。
XD Laser 激光干涉儀可以一機多用（干涉儀和自準直儀），一次安裝，測量6 個參數。
XD Laser 激光干涉儀與角擺儀配合使用， 可以測量機床主軸的擺動角度以及工作臺的傾斜和旋轉角度。API 角擺檢查儀可以很方便地裝夾在機床主軸上或安裝在工作臺上進行測量，測量精度可達到1″，分辨了為0.3″。
精確的數據采集
實時的誤差測量確保了數據采集的正確性以及高精度的誤差分析，自動的數據采集技術，簡化了數據采集的過程。
連續生產與零故障方案
為了避免突然停機、停產，API公司為現代化的機加工車間提供完全測量解決方案，也就是零故障方案。
長期以來，車間管理人員一直以1D 激光測量系統來繪制機床誤差圖及進行校準。這樣一來，想要測量完整的21 項參數，則需要進行21 到24次單獨的安裝調試，而且每一軸的每一次測量都需要1-2 小時時間。因此，整個機床的測量過程通常要占用2-3個工作日，這就使得機床長時間處于停工狀態，嚴重影響了車間的利潤和生產能力。采用API 公司的XD Laser激光干涉儀就完全避免了上述缺陷，使得對機床的測量快捷、簡便。
攜帶方便、操作簡單
全套系統重量僅為15 千克，可以裝入一個小型工具箱內。由于采用了緊湊型設計，XD Laser 體積小、測量機床時無需使用三腳架，使測量基準與機床的加工基準保持一致，簡化了測量程序（免拆機床護罩）。集成干涉鏡與激光器于一體，簡化了調整步驟，減少了調整時間，提高了機床使用效率。
XD Laser 激光干涉儀的組成
XD Laser 激光干涉儀是在LMS 激光干涉儀的基礎上進行了改進，經控制箱集成到激光頭里，將原先的有線數據傳輸改為全程無線數據傳輸。因此，XD Laser 激光干涉儀是由激光頭、傳感器、氣象站、筆記本電腦和鏈接整個系統的電纜組成。
儀器的溯源性
API 公司XD 系類激光干涉儀的各項參數（線性、直線度、角度）都是溯源到國家和國際標準上的。這些精度都經過美國國家標準局（NIST）、中國計量科學研究院呵德國PTB 等機構的檢驗。
具體應用

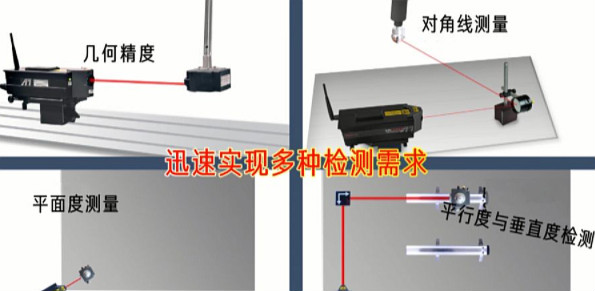

XD Laser 被來自世界各地的API用戶用于：CMM 和CNC 的校準、補償；機床導軌平行度的測量；旋轉軸的測量；垂直度的測量；對角線的測量；CNC 反饋；機器人位置反饋。
API 激光干涉儀安裝簡單、光路調整快捷，使用者容易掌握。使用時，激光器可以快速磁性固定在機床工作臺上， 而無需拆除機床的護罩，6D 傳感器可以方便地固定在機床主軸卡頭上， 在做不同軸向測量時， 激光器不需重新裝配， 只需插入90°反光鏡即可， 使測量過程更為簡便。
API 激光干涉儀使用一個基于WINDOWS 系統的多功能軟件包，提供一套完整的測量程序。此程序大大地簡化了操作過程，測量、數據采集與分析均可方便獲得。
測量坐標軸之間的垂直度時，只需用五角棱鏡代替90°反光鏡即可。
另外，API 公司的激光干涉儀相比，API 公司的激光干涉儀還可以方便地測量機床導軌的平行度、平板的平面度、旋轉工作臺的角度以及對角線測量等。
美國XD激光干涉儀基本規格
功能型號
|
單位
|
XD-1D一維型
|
xd-3d三維型
|
xd-5d三維型
|
xd-6d三維型
|
標準型
|
精密型
|
標準型
|
精密型
|
標準型
|
精密型
|
線性測量范圍
|
m
|
45
|
|
45
|
45
|
40
|
45
|
45
|
線性精度
|
ppm
|
0.5
|
|
0.5
|
0.5
|
0.2
|
0.5
|
0.2
|
直線度測量精度
|
un
|
N/A
|
N/A
|
（2.0+0.4/m）
或2%
|
（1.0+0.2/m）
或1%
|
（0.5+0.1/m）
或1%
|
（1.0+0.2/m）
或1%
|
（0.5+0.1/m）
或1%
|
|
偏擺角及俯仰角精度
|
角秒
|
N/A
|
N/A
|
N/A
|
（1.0+0.1/m）
或1%
|
（0.5+0.05/m）
或1%
|
（1.0+0.1/m）
或1%
|
（0.5+0.05/m）
或1%
|
滾動角精度
|
角秒
|
N/A
|
N/A
|
N/A
|
N/A
|
N/A
|
1.0或1%
|
0.5或1%
|
垂直度測量精度
|
角秒
|
N/A
|
N/A
|
（1.0+0.4/m）
|
（1.0+0.2/m）
|
（1.0+0.2/m）
|
（1.0+0.2/m）
|
（1.0+0.2/m）
|
材料溫度傳感器精度
|
℃
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
空氣溫度傳感器精度
|
℃
|
0.2
|
0.1
|
0.2
|
0.2
|
0.1
|
0.2
|
0.1
|
大氣壓力傳感器精度
|
mm Hg
|
1.0
|
0.3
|
0.3
|
1.0
|
0.3
|
1.0
|
0.3
|
|
