示波器原理概述

文/ 發布于 2019-02-21 瀏覽次數：3127

原理：

示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點（這是傳統的模擬示波器的工作原理）。在被測信號的作用下，電子束就好像一支筆的筆尖，可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。

按照結構和性能不同分類
①普通示波器。電路結構簡單，頻帶較窄，掃描線性差，僅用于觀察波形。
②多用示波器。頻帶較寬，掃描線性好，能對直流、低頻、高頻、超高頻信號和脈沖信號進行定量測試。借助幅度校準器和時間校準器，測量的準確度可達±5%。
③多線示波器。采用多束示波管，能在熒光屏上同時顯示兩個以上同頻信號的波形，沒有時差，時序關系準確。
④多蹤示波器。具有電子開關和門控電路的結構，可在單束示波管的熒光屏上同時顯示兩個以上同頻信號的波形。但存在時差，時序關系不準確。
⑤取樣示波器。采用取樣技術將高頻信號轉換成模擬低頻信號進行顯示，有效頻帶可達GHz級。
⑥記憶示波器。采用存儲示波管或數字存儲技術，將單次電信號瞬變過程、非周期現象和超低頻信號長時間保留在示波管的熒光屏上或存儲在電路中，以供重復測試。
⑦數字示波器。內部帶有微處理器，外部裝有數字顯示器，有的產品在示波管熒光屏上既可顯示波形，又可顯示字符。被測信號經模一數變換器（A/D變換器）送入數據存儲器，通過鍵盤操作，可對捕獲的波形參數的數據，進行加、減、乘、除、求平均值、求平方根值、求均方根值等的運算，并顯示出答案數字。

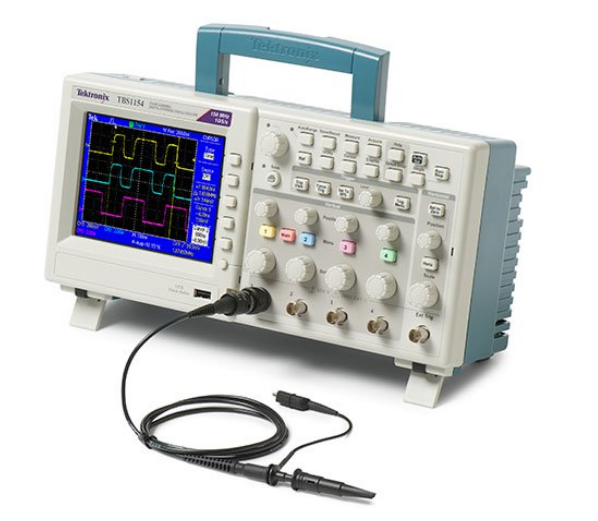

以泰克示波器為例：

主要功能 ※ 16 個自動測量和 FFT 分析可簡化波形分析 ※ 內置的波形極限測試 ※ 自動化、擴展的數據記錄功能 ※ 自動設置和信號自動量程 ※ 內置的上下文相關幫助 ※ 探頭自檢 ※ 多語言用戶界面 ※ 5.7 英寸（144 毫米）有源 TFT 彩色顯示器 ※ 體型小，重量輕 - 僅 4.9 英寸（124 毫米）厚，重 4.4 磅（2 公斤） 泰克TBS1000系列數字存儲示波器特點： ※ 數字精度，精確測量； ※ 檢修設備的必備工具； ※ 專為方便您的工作而設計；     1）直觀操作；     2）隨時隨地祝您一臂之力；     3）探頭自檢；     4）靈活地傳送數據；     5）PC連接方便； ※ 您可以依賴的性能； ※ 教育資源。
