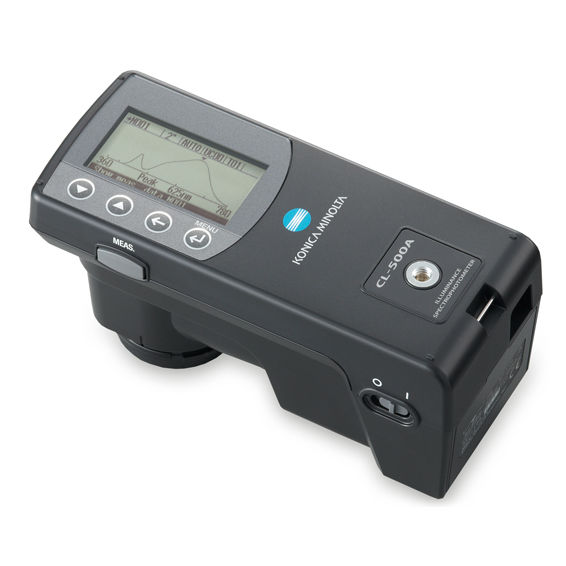

CL-500A是柯尼卡美能達推出的*款輕便、手持式的分光輻射照度計。憑借先進的光學傳感技術和創新的設計，CL-500A可用于評估新一代光源如LED、OLED、有機EL照明的顯色指數、照度、色度、相關色溫等參數。無論在實驗室研發還是照明現場測量，CL-500A都可以滿足使用，為用戶提供便攜輕松的操作體驗。CL-500A運用了分光原理，內置光柵和傳感器陣列使其可以對光源光譜進行分析，通過光譜數據公式計算光源的顯色指數。顯色指數是對光源的光譜屬性和光品質定義的重要評估標準。用CL-500A可以測量得到一般顯色指數Ra和特殊顯色指數R1~R15。用傳感器陣列的另一個好處是可以復現光源的光譜圖，對如LED、OLED、高壓燈這類波峰能量集中、半波寬較窄的光源的光譜圖有很好呈現。
CL-500A不但可以測量顯色指數，還可測量照度、色坐標(1931xy, 1976u'v')、相關色溫T?uv、三刺激值XYZ、特征波長λ、色純度Pe、色差值。通過隨機附送的軟件CL-S10w，可連接電腦顯示光源的顯色指數評估圖、色溫色坐標圖、光譜數據等。針對同一批次LED也會出現較大色差的問題，軟件提供按顏色對LED分級的功能。
主要應用：
1) 測量和評估室內照明光源(如LED、有機EL光源、熒光燈)的照度、色溫和顯色指數。
2) 測量和評估用于電視廣播站、演播室、舞臺、活動等的環境光源的照度、色溫和顯色指數。
3) 測量環境照明(包括日光)。
4) 測量各種投影儀光源的照度和色溫。
5) 測量農用光源的光合光子通量密度(PPFD) 。
6) 可作為普通照度計或色彩照度計的標準參照儀器。
可測量暗視覺下的照度值：
傳統照度計只能顯示明視覺下的測量值，而CL-500A能測量在明視覺和暗視覺下的照度值(既可單機測量，也可以與軟件配合測量)。此外，還可顯示暗視覺和明視覺的S/P比率。
暗視覺與明視覺：
人眼在暗光條件下的敏感度與在亮光條件下的敏感度是不同的。人眼在暗光條件下的視覺被稱為“暗視覺，其敏感度峰值波長與亮光條件下的視覺(被稱為“明視覺”)相比移向較短波長。每種視覺的光譜發光效率曲線如右圖所示。
簡易的測量功能：
1）連續測量模式 用于監控照度水平或光譜功率分布的變化。
2）顯示多次測量的平均值 用于投影儀的光源評估。
3）延遲測量功能 由于CL-500A可以被設置為在開始測量之前按下測量按鈕后的某個時間再開始測量，所以您可以在進行測量之前走開，以確保從您或您衣服上反射的光不影響測量。
4）顯示特定波長的數據 允許監控特定波長的分光照度。

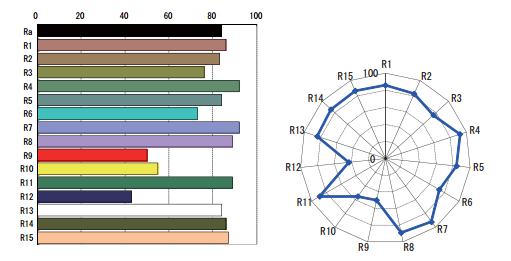

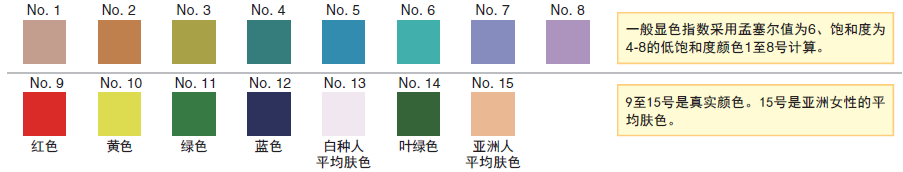

顯色指數包括一 般顯色指數(Ra)和特殊顯色指數(R1至R15 )

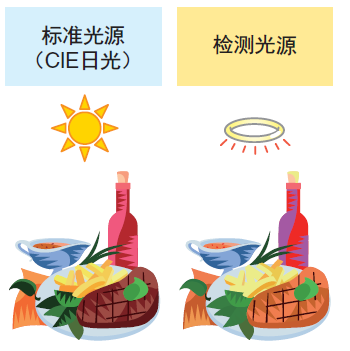

使用CL-500A評價CRI(顯色指數)：
? 小型輕巧的手持式
主機大小為70×83×165mm，僅重350g的手持式，方便攜帶，可進行手持測量。另外，上下均有三腳架固定螺孔，可與支架裝置輕松組合。
? 一體式設備,無需使用電腦
CL-500A自身便可用于測量光源的CRI或色溫。此外，還可查看光譜輻射照度曲線和峰值波長。
? 輻射照度(w/m2)的測量
由于每1nm (范圍為360至780nm)的輻射照度都可測量，CL-500A不僅可以測量光的顏色，還可測量光合光子通量密度(PPFD)
? 測量并顯示一般顯色指數以及特殊顯色指數R1至R15
由于可測量顯示特殊顯色指數R1至R15，所以可以輕松了解R9 (飽和紅色)和R15 (亞洲人膚色)等特殊顯色指數
?▏技術規格：
|
型號
|
分光輻射照度計 CL-500A
|
|
照度計等級
|
符合JIS C 1609-1:2006 AA普通級標準(*1)
DIN 5032第7部分B級標準
|
|
光譜波長范圍
|
360～780nm
|
|
輸出波長間隔
|
1nm
|
|
光譜波長寬度
|
約10nm（半波寬）
|
|
波長精度
|
±0.3 nm（JIS Z8724規定的435.8 nm、546.1 nm和585.3 nm(*2)校正波長）(*3)
|
|
測量范圍
|
0.1～100,000lx（色度顯示在5lx以上）
|
|
精度(*4,5)
|
Ev：顯示值的±2％±1數值
|
|
（標準光源A）
|
xy：±0.0015 (10～100,000lx) xy ：±0.002 (5～10lx)
|
|
重復性（2σ）(*4)（標準光源A）
|
Ev：0.5％＋1數值
|
|
xy：0.0005(500～100,000lx)、xy：0.001(100～500lx)、
|
|
xy：0.002(30～100lx)、xy：0.004(5～30lx)
|
|
可見光區域相對光譜敏感度（f1'）
|
1.5%以內
|
|
余弦感應特性（f2）
|
Ev：3％以內
|
|
溫度偏差（fT）
|
Ev：顯示值的±3％ xy：±0.003
|
|
濕度偏差（fH)
|
Ev：顯示值的±3％ xy：±0.003
|
|
測量時間
|
超快模式：約0.2秒（僅在連接電腦時）
|
|
快速模式：約0.5秒 慢速模式：約2.5秒
|
|
自動曝光時間設置（高精度）模式：約0.5~27秒
|
|
顯示模式
|
XYZ、X10Y10Z10、 Ev xy、Ev u'v'、特征波長、色純度、Ev、相關色溫T⊿uv、顯色指數、光譜圖形、峰值波長、⊿(XYZ)、⊿(X10Y10Z10)、⊿(Ev xy)、⊿(Ev u'v')、分級顯示
|
|
其他功能
|
數據存儲（100條數據）、用戶校準功能（連接電腦時）、連續測量（連接電腦時）、自動關閉功能
|
|
顯示語言
|
日語、英語、簡體中文
|
|
端口
|
USB2.0
|
|
電源
|
內置可充鋰電池（每次充電可測量時間：6小時（新品充滿電））、電源適配器、USB數據線
|
|
工作溫濕度范圍
|
-10～40℃、相對濕度85%以下（35℃）/無凝露
|
|
儲存溫濕度范圍
|
-10～45℃、相對濕度85%以下（35℃）/無凝露
|
|
尺寸
|
70×165×83 mm
|
|
重量
|
350g
|
|
標準配件
|
護蓋（T-A13）、軟包、USB數據線、電源適配器、手繩、數據管理軟件（CL-S10w）、CL-500A專用軟件開發工具包（CL-SDK)
|
|
可選配件
|
遮光筒(CL-A11)
|
*1當測量速度模式設為快速模式時得到第7.6.3部分的響應時間
*2對于585.3nm，使用587.6nm的校正波長進行替代測量
*3根據本公司測試校準（零位校準后，溫度變化在2°C以內）
*4自動曝光時間設置（高精度）模式
*5Ev（照度）為線性
-
選擇您需要的型號，如需了解更多美能達照度計的產品信息及價格，歡迎在線留言或來電咨詢！
聯系電話：021-58951071 QQ : 814294500

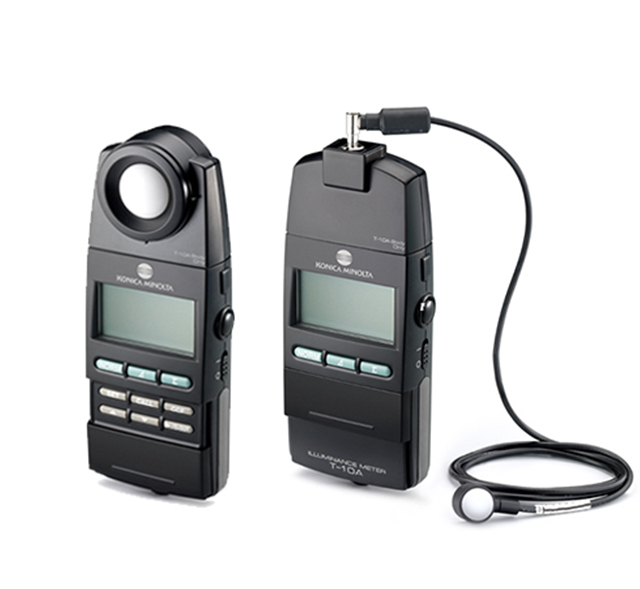

日本KONICA MINOLTA照度計T-10A/T-10MA

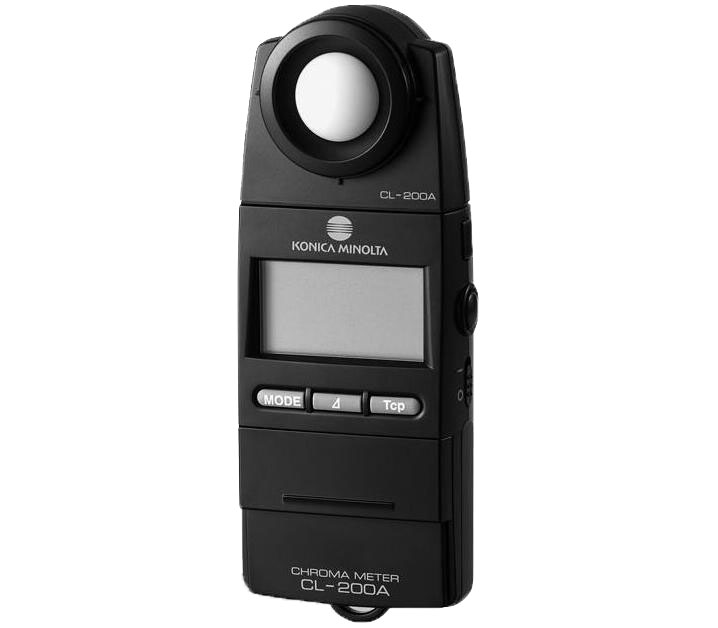

美能達Chroma Meter CL -200A照度計

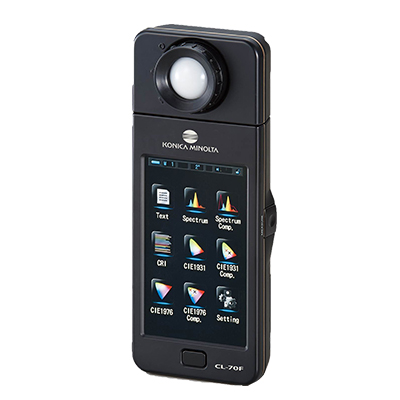

柯尼卡美能達 CL-70F手持式照度計性價比高
