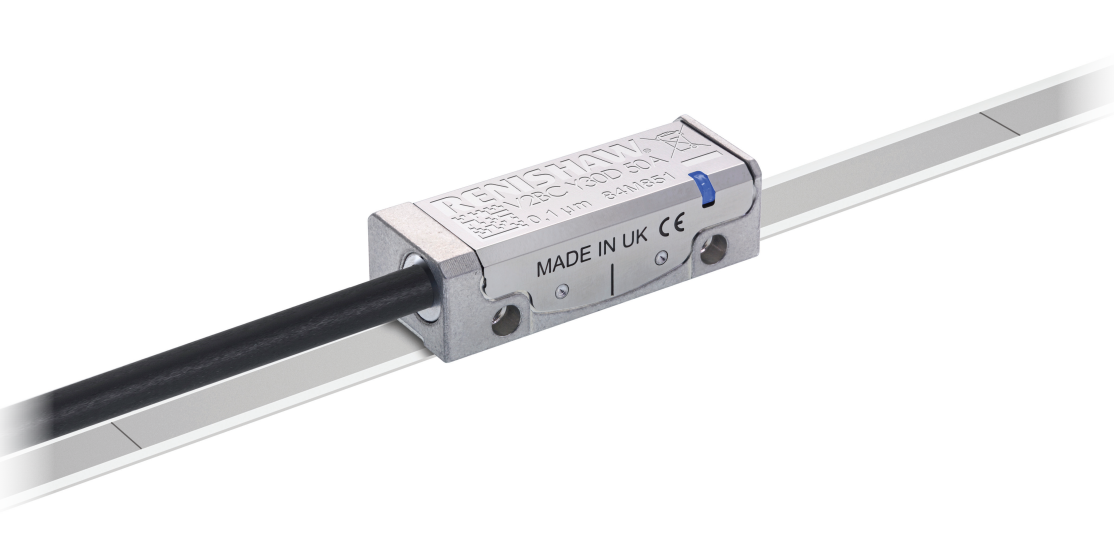

VIONiC rtlc20增量式直光柵

VIONiC是一款高精度數字增量式光柵，其讀數頭內集成了雷尼紹經過市場檢驗的可靠光學濾波系統和先進的細分技術。

市場價：

優惠價：0.00

服務保障：原裝真品｜發票保障｜全國包郵｜售后無憂

立即留言

聯系人:朱盛

聯系電話: 021-58951071
手機號: 15921165535
郵箱: [email protected]
工作時間: 9:00-17:45

儀器詳情儀器參數 相關問答

VIONiC是什么？

VIONiC是一款高精度數字增量式光柵，其讀數頭內集成了雷尼紹經過市場檢驗的可靠光學濾波系統和先進的細分技術。VIONiC光柵系統具有多種速度和分辨率配置，并可配用一系列直線柵尺或圓光柵。這使其成為適合高精密反饋應用的功能全面的光柵之一。此外，VIONiC讀數頭采用直觀的自動校準模式設計，易于安裝。

什么是RTLC20柵尺？

RTLC20是一款輕薄小巧的不銹鋼鋼帶柵尺，其具有20 μm柵距的增量式刻線和用戶可選擇的IN-TRAC參考零位。精度達±5 μm/m，長度*大達10米。有兩種安裝選項可供選擇，均具有獨自熱膨脹系數和鋼帶柵尺的便利性。
RTLC20能夠與創造性創新的FASTRACK?柵尺導軌系統結合使用。該系統可快速輕松地安裝導軌，而無需固定孔。移除一次性墊片，然后將鋼帶送入軌道。
用背面自帶的不干膠帶將RTLC20-S粘貼到基體上。不干膠的作用是確?；w的熱膨脹不會影響到柵尺。
為了完成安裝，兩種類型的柵尺都用夾具夾在一個點上，從而提供基準位置。

新增功能

*VIONiC光柵系統的分辨率現可達到2.5 nm，并且全系列產品的電子細分誤差 (SDE) 均有降低。

為什么選擇這種光柵系統？

通用數字光柵系統

VIONiC將高速細分功能與優異的測量性能相結合，非常適合要求嚴苛的應用，因此是一款理想的光柵。它提供多種不同光柵配置，以便用戶可根據他們的運動控制要求優化系統的速度和分辨率。此外，VIONiC讀數頭可與各種精度的直線柵尺和圓光柵配合使用。VIONiC光柵的校準簡單快捷，因此非常適合用于大批量產線

輕松查錯和維護

高級診斷工具 (Advanced Diagnostic Tool, ADT) 用于提供全面的光柵反饋，還可用于要求苛刻的安裝和查錯。它提供：

遠程校準功能
在整個軸長上進行信號優化
讀數頭俯仰指示
限位和參考零位指示
DRO和利薩如圖形輸出

柵尺方便拆卸

搭配FASTRACK導軌系統的RTLC20柵尺非常適合需要將機器拆分進行運輸或其他要求柵尺安裝/拆卸轉運的應用場合。柵尺可從導軌上拆下并快速重新裝上，即使在空間狹小受限的場合也是如此，因此減少了機器停機時間。

帶碼道選項的不銹鋼鋼帶

柵尺名稱	精度	柵距	20 °C時的熱膨脹系數	柵尺*大長度	讀數頭兼容性
搭配可選FASTRACK?的RTLC20	±5 μm/m	20 μm	10.1 ±0.2 μm/m/°C	10 m	VIONiC

測量標準	FASTRACK RTLC20：帶導軌安裝系統的不銹鋼鋼帶柵尺 RTLC20-S：背面自帶不干膠帶的不銹鋼鋼帶柵尺，可直接安裝至基體，無需FASTRACK導軌
讀數頭尺寸 (LxHxW)	35 mm x 13.5 mm x 10 mm
柵距	20 μm
20 °C時的熱膨脹系數	10.1 ±0.2 μm/m/°C
20 °C時的精度等級	±5 μm/m
參考零位	IN-TRAC 參考零位直接嵌入RTLC20 / RTLC20-S 選擇器磁體用于識別一個或多個參考零位
限位開關	雙限位
柵尺長度	FASTRACK：100 mm至25,000 mm RTLC20/RTLC20-S：20 mm至10,000 mm
最高速度	最高可達12 m/s （詳見規格手冊）
電子細分誤差 (SDE)	典型值 <±15 nm*
動態信號控制	實時信號調節，包括自動增益控制 (AGC)、自動平衡控制 (ABC) 和自動偏置控制 (AOC)，整個工作條件范圍內實現性能優化
增量信號	分辨率從5 μm至2.5 nm （詳見規格手冊）
電氣連接	電纜長度為0.5 m、1 m、1.5 m、2 m和3 m，采用D型插頭（9針和15針）或圓形同軸插頭（12針）
電源	5 V -5%/+10%，完全端接通常<200 mA
振動（工作）	55 Hz至2,000 Hz時100 m/s²（最大值）
震動（非工作）	500 m/s²，11 ms，?正弦，3軸
工作溫度	0 °C至+70 °C
防護等級	IP40

*對安裝進行優化后可實現 <±10 nm的電子細分誤差 (SDE)。如需了解更多詳情，請與當?shù)氐睦啄峤B業務代表聯系。
