ESOLUTE rela絕對式直線光柵尺

它是世界上第*款絕對式光柵，能夠在100 m/s的轉速下達到1 nm分辨率。

市場價：

優惠價：0.00

服務保障：原裝真品｜發票保障｜全國包郵｜售后無憂

立即留言

聯系人:朱盛

聯系電話: 021-58951071
手機號: 15921165535
郵箱: [email protected]
工作時間: 9:00-17:45

儀器詳情儀器參數 相關問答

什么是RESOLUTE？

RESOLUTE是真正意義的絕對式、精細柵距光柵系統。它具有很強的抗污能力，其非凡的技術指標更是位置反饋領域的一大新突破。它是世界上第*款絕對式光柵，能夠在100 m/s的轉速下達到1 nm分辨率。非常低的電子細分誤差 (SDE) 和抖動使該直線光柵系統從同檔次光柵中脫穎而出。

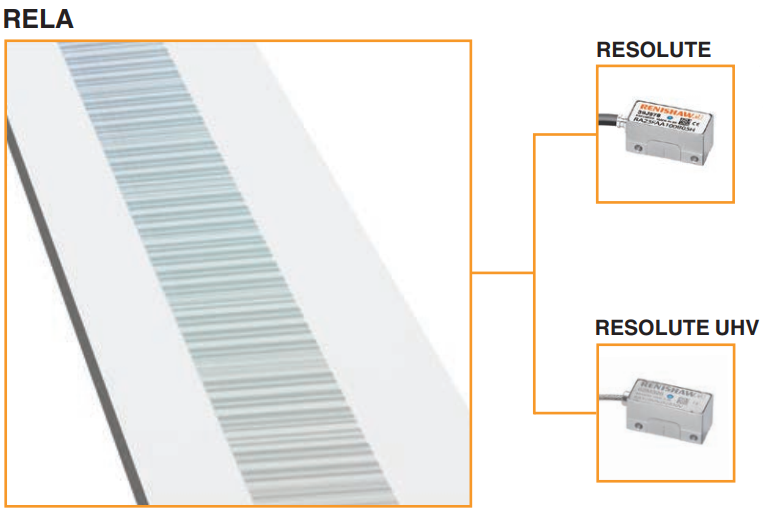

什么是RELA柵尺？

RELA是用ZeroMet（一種低膨脹鎳/鐵合金）制造的直線硬柵尺，采用30 μm柵距的絕對式柵尺編碼。
它可與精細柵距的玻璃柵尺媲美，在1 m長度內的總體精度（包括斜率誤差和線性誤差）優于±1 μm。ZeroMet在20 °C時的熱膨脹系數為0.75 ±0.35 μm/m/°C。
系統設計人員可根據要求選擇背面自帶的特殊配方不干膠帶或用機械夾具進行安裝。兩種安裝方式都有助于使柵尺不受基體熱膨脹影響。

為什么選擇這種光柵系統？

抗污能力強

對比其他光柵技術，造就RESOLUTE光柵系統強大抗污能力的因素有很多。RESOLUTE使用先進的DSP（數字信號處理器）來分析由定制圖像傳感器捕獲的數據，而該傳感器是專為此應用設計的。DSP中的復雜算法發揮作用，克服可能會引起其他光柵故障的油污或油漬的光散射影響。定制的LED光源會改變其閃爍持續時間，以便為所有可能的移動速度提供非常好的信號完整性。*后，將大量冗余融入絕對式代碼模式，這意味著即使柵尺的部件因微粒污染而部分看不到時，RESOLUTE仍能正常工作。

優異的運動控制性能

成熟、可靠和創新的工作方法造就了RESOLUTE業界領先的性能。重要的是，該系統使用標稱柵距為30 μm的單碼道非重復“條形碼”柵尺格式。RESOLUTE讀數頭采用先進的光學設計，可以捕獲該柵尺的準瞬時圖像，在分析時，它還能在速度達到100 m/s時識別特別的位置。該系統能夠憑借低至1納米（十億分之一米）的分辨率以及低噪聲（抖動低于10 nm RMS）和僅為±40 nm的低SDE（電子細分誤差，一個柵尺刻劃周期內的誤差）確定位置。該分析提供具有優異保真度的光柵反饋，可確保更穩定的速度控制和非常強的位置穩定性。

寬松的安裝公差

RESOLUTE沒有采用傳統的雙碼道并排（一個為增量式，另一個為絕對式）方法，因為該方法在有少量角度準直偏差時會出現移相這一固有問題。與之不同的是，這種絕對式光柵采用單碼道絕對式柵尺，將絕對位置和內置的相位信息整合為單個代碼。該技術使RESOLUTE具有更寬松的安裝公差（扭擺公差為±0.5°），因此安裝快捷方便，具有優異的長期穩定性，即使運動軸隨著時間的推移而出現駐留或移動時也是如此。讀數頭上有一個內置LED安裝指示燈，用于進一步協助安裝和診斷。

測量標準	RELA：絕對編碼式高精度ZeroMet直線硬柵尺
讀數頭尺寸 (LxWxH)	36 mm x 16.5 mm x 17.2 mm
柵距	標稱30 μm
20 °C時的熱膨脹系數	0.75 ±0.35 μm/m/°C
20 °C時的精度等級	認證精度達到±1 μm，校準可溯源到國際標準
柵尺長度	一些BiSS C協議類型有最大長度限制（詳見規格手冊） 80 mm至1.5 m
最高速度	（詳見規格手冊）可達100 m/s
協議*	BiSS C Mitsubishi DRIVE-CLiQ? Panasonic FANUC Yaskawa
分辨率	BiSS C：分辨率為50 nm、5 nm和1 nm DRIVE-CLiQ?、FANUC和Mitsubishi：分辨率為50 nm和1 nm Panasonic：分辨率為100 nm、50 nm和1 nm Yaskawa：分辨率為50 nm和1 nm
電子細分誤差 (SDE)	±40 nm
電氣連接	電纜長度長達20 m，采用D型插頭（9針或15針），散線，F(xiàn)ANUC兼容插頭，LEMO以及M12
電源	5 V ±10%，5 V時最大為250 mA（端接）
振動（工作）	55 Hz至2000 Hz時300 m/s²（最大值）
沖擊（非工作）	1000 m/s²，6 ms，?正弦
工作溫度	0 °C至+80 ℃
防護等級	IP64
