當前位置：首頁 >工業檢測 >輪廓儀 >泰勒霍普森Form Talysurf i自動化粗糙度輪廓度檢測儀

泰勒霍普森Form Talysurf i自動化粗糙度輪廓度檢測儀

用于表面粗糙度和輪廓測量的高分辨率測量系統是眾多汽車、軸承、齒輪等行業應用的理想選擇

市場價：

優惠價：0.00

服務保障：原裝真品｜發票保障｜全國包郵｜售后無憂
立即留言

聯系人：朱盛

聯系電話：021-58951071

手機號：15921165535

郵箱：[email protected]

工作時間：8:00-17:45

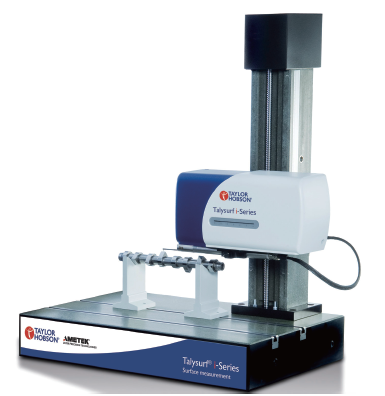

Form Talysurf i




Talysurf i-系列電感粗糙度輪廓儀

Form Talysurf i系列是用于表面粗糙度和輪廓測量的自動化檢測系統，具有低噪音軸和高分辨率傳感器，表面粗糙度和輪廓測量合二為-一，通過選擇不同類型的傳感器，能夠?yàn)楦鞣N應用提供多樣化的方案，是眾多汽車、軸承、齒輪等行業應用的理想選擇。Talysurf i系列通過可溯源的標準器和**的計算法則，能夠進一步有效地消除儀器本身帶來的影響從而得到更加精確的測量結果。

傳感器 粗糙度 輪廓 溫度
傳感器量程
可達5mm 		噪音
小于6nm Rq 		LS弧測量
小于3.3um 		溫度補償
確保系統性能的
一致性
分辨率
可低至0.4nm 		Pt小于
0.25um

Form Talysurf i輪廓儀


傳感器量程   1     2     5
60 mm驅動單元 ● ● ×
120 mm / 200 mm驅動單元 ● ● ●
輪廓 ● ● ?
溫度補償 ? ? ?
?-標配;●-選配; ×-不可用


是眾多汽車、軸承、齒輪等行業應用的理想選擇：

表面粗糙度和輪廓測量合二 為一，F(xiàn)orm Talysuf系列是一臺能夠同時測量表面粗糙度和輪廓的高精度儀器。該系統的低噪音和高分辨率傳感器能夠確保測量的完整性，通過選擇不同類型的傳感器，能夠?yàn)楦鞣N應用提供多樣化的方案?？芍貜?fù)測量的結果，擁有多年行業經驗，超精密加工的專業知識以及FEA優化設計的完關結合，能夠提供低噪音，且近乎完美的機械測量精度。通過可潮源的標準器和專有計算法則，能夠進- -步有效地消除儀器本身帶來的影響從而得到更加精確的測量結果。

泰勒霍普森Form Talysurf i自動化粗糙度輪廓度檢測儀

測量能力  ：

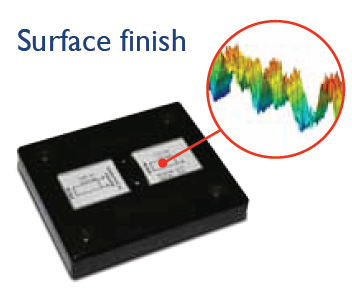

> ?表面粗糙度細節- 低噪音的高分辨率傳感器保證了一次測量便可得到粗糙度、波紋和粗糙度的測量結果。
?輪廓 - 獨家**權的校準技術能夠?qū)崿F(xiàn)半徑、角度、高度、長度、距離等精確測量。
?3D - 使用可選的自動Y移動臺和Talymap軟件,_ _能夠輕松的將傳統的2D測量轉換為3D測量工具
?參數細節 -- 額外的參數分析，包括 Rk, R&W, 主波長等等

應用包括

?    氣缸蓋 - 閥門表面粗糙度, 閥門角度
?    滾柱軸承 - 表面粗糙, 形狀誤差和DXF比對

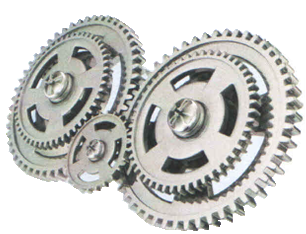

?    齒輪 - 表面粗糙度, 齒根半徑和形狀偏差
?    曲軸 - 表面粗糙度, 倒角半徑和DXF比對

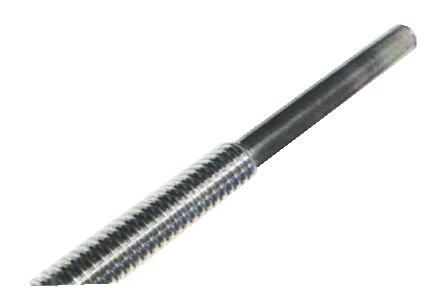

?    滾珠絲杠 - 間距、角度、形狀和直線尺寸
?    Q-Link生產界面
?    對生產環境專門設計的簡化界面


—— 性能特點——

泰勒霍普森Form Talysurf i自動化粗糙度輪廓度檢測儀

表面粗糙度和輪廓測量合二為一：

i系列是一臺能夠同時測量表面粗糙度和輪廓的高精度儀器。該系統的低噪音和高分辨率傳感器能夠確保測量的完整性，通過選擇不同類型的傳感器，能夠?yàn)楦鞣N應用提供多樣化的方案。

泰勒霍普森Form Talysurf i自動化粗糙度輪廓度檢測儀

為您的應用量身定制：

從螺釘螺紋到曲軸、從氣缸體到閥門導管，選擇適合您的配置滿足您的應用需求。


泰勒霍普森Form Talysurf i自動化粗糙度輪廓度檢測儀

可重復測量的結果：

擁有多年行業經驗，精密加工的專業知識以及 FEA優化設計的完美結合，能夠提供低噪音，且近乎完美的機械測量精度。通過可溯源的標準器和專有計算法則，能夠進一步有效地消除儀器本身帶來的影響從而得到更加精確的測量結果

泰勒霍普森Form Talysurf i自動化粗糙度輪廓度檢測儀

溫度補償：

作為所有i系列的標準配置，這個特別的系統能夠監控和反饋環境溫度的變化，確保在任何環境下，測量的穩定性和完整性能夠得到充分發揮。


系統性能 適用于所有型號
校準Pt1
 0.25 μm (10 μin)
系統噪聲Rq2 0.1 - 22mm (0.004.0.87in)一標稱值的1%到0.015%
半徑測量不確定度3 22 - 1000mm (0.87 - 39.4in)-標稱值的0.015%到0.1%
傾角測量不確定度4 0.5弧分的不確定度(土35°范圍內)
                                                  水平軸性能
驅動長度一X*大值/*小值5
60mm/ 0.1mm (2 4in/0.004in)
120mm/0.1mm (4.7in/0.004in)
200mm/0.1mm (7.9in/0.004in)
驅動速度 *大速度13mm/s (0.51in/s)
測量速度6
 0.25mm/s、0.5mm/s、 1mm/s和2mm/s (0.01in/s、 0.02in/s、 0.04in/s 和0.08in/s)
X方向的*小數據取樣間隔 0.125μm (5μin)
直線度精確度(Pt)7 0.15μm (5.9μin)                                0.18μm (7.1μin)
X軸示值精度8 (1 + 0.02L)μm
垂直性能 歡迎在線留言或來電咨詢021-58951071
測量臺
 適用于所有型號
驅動單元機動傾斜 可選傾斜±9°
儀器尺寸 參見儀器平面圖
儀器重量
 223 Kg (450 mm立柱) (可 選700 mm立柱237 Kg)
機動垂直立柱 450mm (17.7 in) (可 選700 mm(29.5 in))


應用包括

氣缸蓋:

 -閥門表面粗糙度

 -閥門角度

 滾柱軸承

 - 表面粗糙,

 - 形狀誤差和DXF比對




齒輪

 - 表面粗糙度,

 - 齒根半徑和形狀偏差


曲軸

 - 表面粗糙度,

 - 倒角半徑和DXF比對


滾珠絲杠

 - 間距、角度、

形狀和直線尺寸




選擇您需要的型號，如需了解更多英國泰勒輪廓儀產品信息及價格，歡迎在線留言或來電咨詢！

聯系電話：021-58951071           QQ : 814294500




技術參數：

系統性能 適用于所有型號
校準Pt1
 0.25 μm (10 μin)
系統噪聲Rq2 0.1 - 22mm (0.004.0.87in)一標稱值的1%到0.015%
半徑測量不確定度3 22 - 1000mm (0.87 - 39.4in)-標稱值的0.015%到0.1%
傾角測量不確定度4 0.5弧分的不確定度(土35°范圍內)
水平軸性能
驅動長度一X最大值/最小值5
60mm/ 0.1mm (2 4in/0.004in)
120mm/0.1mm (4.7in/0.004in)
200mm/0.1mm (7.9in/0.004in)
驅動速度 最大速度13mm/s (0.51in/s)
測量速度6
 0.25mm/s、0.5mm/s、 1mm/s和2mm/s (0.01in/s、 0.02in/s、 0.04in/s 和0.08in/s)
X方向的最小數據取樣間隔 0.125μm (5μin)
直線度精確度(Pt)7 0.15μm (5.9μin)                                0.18μm (7.1μin)
X軸示值精度8 (1 + 0.02L)μm
垂直性能 歡迎在線留言或來電咨詢021-58951071
測量臺
 適用于所有型號
驅動單元機動傾斜 可選傾斜土9°
儀器尺寸 參見儀器平面圖
儀器重量
 223 Kg (450 mm立柱) (可 選700 mm立柱237 Kg)
機動垂直立柱 450mm (17.7 in) (可 選700 mm(29.5 in))
